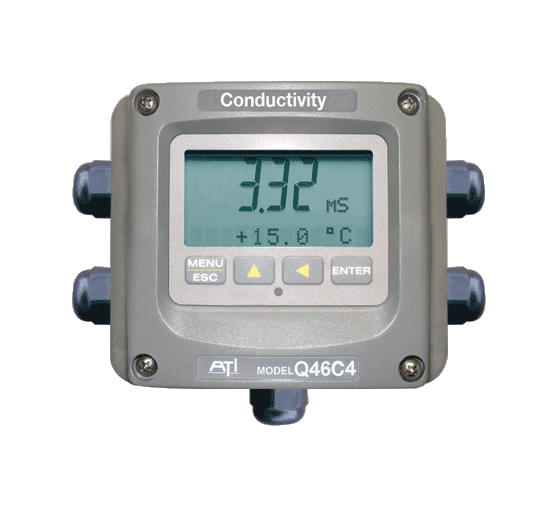

Q46C4 Четырехэлектродный анализатор проводимости

Q46C4 Четырехэлектродный анализатор проводимости

Производитель:Analytical Technology, Inc (США)

Отправить запрос Купить в лизинг

Описание

Недорогие двухэлектродные датчики проводимости позволяют производить достаточно точные измерения. Но для их правильной работы требуется абсолютно чистая вода; даже незначительные загрязнения могут привести к ошибке в результатах измерения. Особенно сложно добиться высокой точности измерений, когда концентрация раствора постоянно изменяется.

Четырехэлектродный анализатор проводимости Q46C4-это прибор для мониторинга большинства процессов, в которых используется вода:  питьевая вода, растворы электролитов, вода для охлаждения. Уникальная схема управления, использующая 4-х электродную систему, позволяет одному датчику измерять проводимость в диапазонах от 0-200 мкСм до 0-2000 мСм (0-2 См). Функция Авто определения диапазона позволяет анализатору отображать правильное значение проводимости в случае «выброса» значения.

В двухэлектродном датчике каждый электрод выполняет 2 функции. Во-первых, электроды используются для создания «запускающего потенциала» через водный раствор. Во-вторых-для измерения тока, уровень которого пропорционален проводимости. Именно эта двойная роль двухэлектродного датчика ограничивает функциональный диапазон проводимости.

Четырехэлектродный датчик разделяет эти 2 функции между двумя парами электродов. Одна пара электродов используется для создания «запускающего потенциала» через водный раствор. Другая пара-для измерения тока между двумя электродами. Т.к. эти две функции разделены, четырехэлектродный датчик не подвержен поляризационному эффекту, который ограничивает применение двухэлектродного датчика. Это позволяет одному 4-хэлектродному датчику осуществлять точные измерения во всем диапазоне проводимости: от 0 до 2 См/см.

Анализатор Q46C4 также может измерять концентрацию различных веществ, используемых в технологических процессах. Для этого в память прибора необходимо ввести 2 зависимости (6 точек для каждой): проводимости от температуры и проводимости от концентрации. В прибор предварительно загружены таблицы для хлорида натрия (NaCl), соляной кислоты (HCl), гидроксида калия (KOH) и гидроксида натрия (NaOH).

Технические характеристики

Диапазон измерения 0-200.0 мкСм, 0-2.000/20.00/200.0/2000 мСм, 0-2.000 См

Точность

0.5% от диапазона

Дисплей

Большой высококонтрастный ЖК дисплей, первая строка-4 символа высотой 19.1 мм; вторая строка-12 символов высотой 7.6 мм

Питание

12-24 В

100-240 В, 50 Гц

Реле управления

3 SPDT реле, 6A @ 250 VAC, 5A@ 24 VDC (3 SPST реле-опционально)

Аналоговые выходы

2 изолированных 4-20 мА (третий-опционально)

Цифровой выход (опционально) протоколы Profibus DP, Modbus RTU, Ethernet IP, Modbus TCP/IP

Условия эксплуатации

Эксплуатация: От -20 до 60° C

От 0 до 95%, без конденсации

Корпус

NEMA 4X (IP 66) поликарбонат

Вес

2.7 кг

Датчик

Материал электродов

PEEK, титан

Температурная компенсация

Pt1000 RTD

Температурный диапазон

От 0 до +125° C

Давление

От 0 до 100 psig

Длина кабеля

4.6 м-стандартно, максимум 18.3 м с распределительной коробкой
