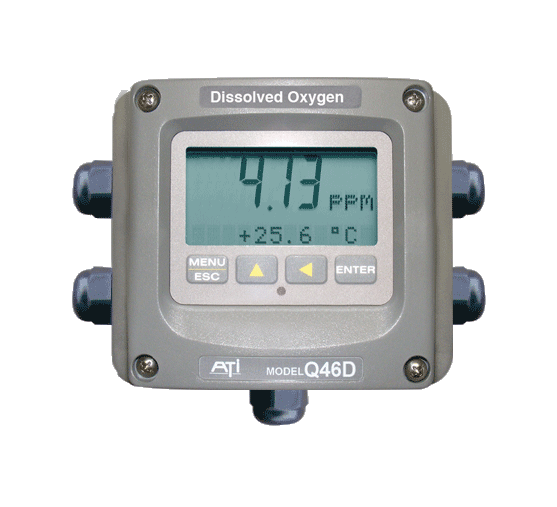

Q46D Анализатор растворенного кислорода

Q46D Анализатор растворенного кислорода

Производитель:Analytical Technology, Inc (США)

Отправить запрос Купить в лизинг

Описание

Анализатор растворенного кислорода Q46D позволяет осуществлять точные измерения при минимальных затратах на обслуживание. В процессе эксплуатации поверхность датчика подвержена загрязнению, что в свою очередь приводит к недостоверным результатам измерения. Для автоматической очистки датчика прибор можно оснастить системой Авто очистки Q-Blast. Удаление загрязнений происходит с помощью потоков воздуха, подаваемых под высокм давлением,  частота очистки задается пользователем. Для работы в условиях низких температур система оснащена термостатом, позволяющим эксплуатировать ее при температуре до -40С.

Анализатор Q46D может быть оснащен одним из 2-х типов датчиков:

-Гальванический датчик растворенного кислорода.

Этот датчик представляет собой гальваническую ячейку, состоящую из платинового катода и свинцового анода. Ячейка заполнена электролитом и отделена от измеряемой среды мембраной, которая предотвращает потерю элетролита и защищает ячейку от попадания примесей. Растворенный в воде кислород диффундирует через мембрану в заполняющий датчик электролит и разлагается с образованием гидроксид иона на поверхности катода. В результате генерируется ток, пропорциональный концентрации кислорода. Температурный элемент датчика измеряет температуру воды и корректирует измеренное значение.

-Оптический датчик растворенного кислорода

Принцип работы оптического датчика основан на явлении флуоресценции: некоторые химические соединения поглощают один тип световой энергии, а затем излучают другой тип световой энергии, этот процесс называют люминисценцией. Активная часть датчика имеет металлический элемент, встроенный в структурную матрицу. Источник света внутри датчика подсвечивает этот элемент, который поглощает свет определенной длины волны. Затем он излучает свет на другой длине волны, который улавливается фотодетектором. Кислород проникает к активному элементу датчика, при этом препятствует излучению. Степень ослабления излучения пропорциональна концентрации кислорода.

Технические характеристики



Диапазон измерения

0-40.00 PPM (мг/л), 0-200% насыщения

Точность

0.5% от диапазона

Повторяемость

0.3% от диапазона

Дисплей

Первая строка-4 символа, высота символов- 0.75”; вторая строка-12 символов

Питание

90-260 В, 50/60 Гц

12-24 В

Реле

 SPDT реле: 6A @ 250 VAC, 5A @ 24 VDC (3 SPST реле-опционально)

Аналоговые выходы

2 изолированных 4-20 мА (третий-опционально)

Цифровой выход Опционально (протоколы Profibus DP, Modbus RTU, Ethernet IP, Modbus TCP/IP)

Условия эксплуатации

От -20 до +60° C; 0-95% без конденсации

Корпус

NEMA 4X (IP 66) поликарбонат, монтаж на стену, панель или трубу

Вес





1.8 кг (стандартная система)

8.1 кг (с опцией Авто очистки)

Датчик

Датчик

Гальванический мембранный  датчик или оптический флуоресцентный датчик

Материал

Норил или 316 нерж.сталь

Температурный диапазон

От -20 до +60° C
