Оборудование для каландрования / испытаний полимерной ленты

Оборудование для каландрования / испытаний полимерной ленты

Производитель:Optical Control Systems (Германия)

Отправить запрос Купить в лизинг

Описание

Оборудование для испытаний полимерной ленты широко применяется в сфере производства проводов и кабелей. Когда полученная путем экструзии лента проходит через специальное устройство с охлаждающими валами, она сжимается и охлаждается с обеих сторон с помощью трех охлаждающих валов, которые расположены поверх друг друга с определенным зазором согласно стандартному требованию (0,5 мм).

Металлы, гелевые пятна, черные пятна, деструкции и другие включения могут быть проконтролированы с помощью цифровой камеры высокого разрешения с однострочной разверткой ПЗС, имеющей высокоскоростную систему обработки изображений. Определенные включения могут быть помечены с указанием их положения, размера, формы и т. д. с помощью разметочного устройства, резак нарезает ленту на полосы и отделяет ленту с включениями от ленты без включений, направляя их в разные бункеры для дальнейшего анализа.

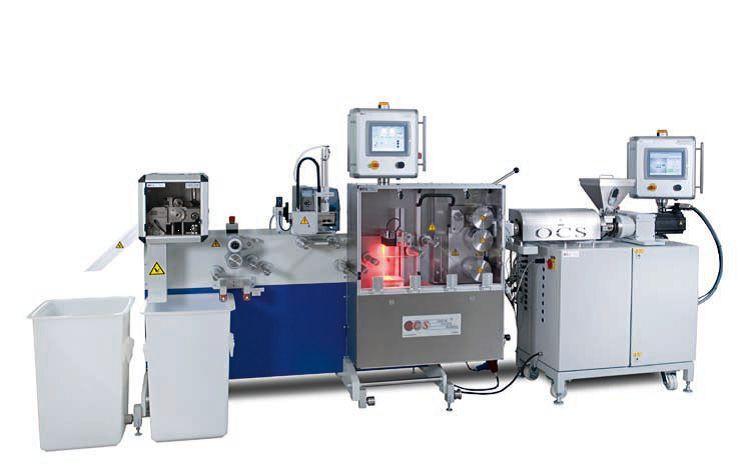

Оборудование для испытаний ленты состоит из:

  • Экструдера типа МЕ 25/25V4;
  • Экструзионной головки для плоской пленки, ширина 50 мм / зазор 1 мм;
  • Специальной системы охлаждающих валов и намотки;
  • Системы с высоким разрешением для обнаружения включений;
  • Разметочного устройства для обнаружения включений;
  • Резака ленты.

Технические характеристики

  • Приводная технология
    Три асинхронных привода с устройствами сервоуправления
    Производительность до 10 м/мин
  • Настройка размера зазора от 0,1 до 2 мм
  • Охлаждающие/каландровальные валы
    Диаметр 140 мм
    Ширина 130 мм
    Рабочая ширина 100 мм
    Материал: нержавеющая сталь, хромированная или с антипригарным покрытием
    Температура 5-85˚С (по запросу до 150˚С)
  • Прижимные валы
    Диаметр 90 мм
    Ширина 160 мм
    Рабочая ширина 100 мм
    Сила натяжения макс. 20Н
    Материал с резиновым покрытием
  • Направляющие валки
    Диаметр 40 мм
    Ширина 190 мм
    Материал нержавеющая сталь
  • Намоточный вал
    Диаметр вала 150 мм (по запросу 100 мм)
    Диаметр рулона пленки до 600 мм
    Намоточный вал с возможностью обрезки краев доступен по запросу
  • Режущий модуль
    Рабочая ширина до 100 мм
    Толщина материала макс. 0,3 – 0,7 мм
