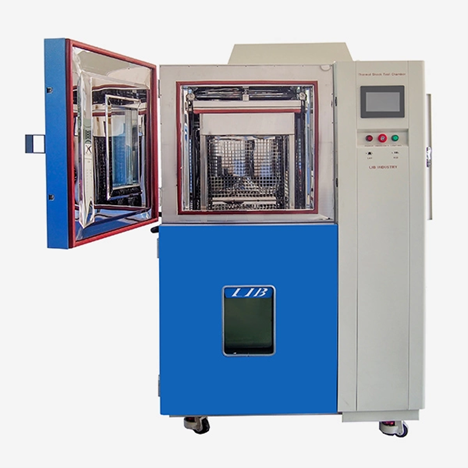

TS-Серия – Камера термического удара шока
Двухзонная (горячая-холодная) камера для испытаний на термический удар доступна в малой и большой вместимости для удовлетворения различных требований к испытаниям. Испытание может проводиться при термическом ударе от -70 до +200°С. Образец автоматически переносится из холодной камеры в горячую с помощью корзины. Корзина плавно и вертикально скользит по направляющим, обеспечивая доступ образца к двум камерам.
Камера термошока серии TS имеет две независимо контролируемые горячую и холодную зоны, при этом образец автоматически перемещается между различными температурными зонами. Пользователи могут легко наблюдать за перемещением образцов между различными температурными зонами через встроенные смотровые окна.
Основные особенности:
- Быстрое восстановление температуры
Камера термического шока имеет комнату предварительного нагрева и комнату предварительного охлаждения, в которых время восстановления температуры достигается в течение 5 минут.
- Система перемещения образцов
Пневматическое управление подъёмом корзины, время перемещения составляет не более 3 секунд. Корзина оснащена подъемной направляющей для обеспечения устойчивости при перемещении.
- Слив воды внутри рабочего помещения
Конденсация будет происходить во время испытаний на воздействие высоких и низких температур, а конденсат, образующийся в рабочем помещении, будет своевременно сбрасываться, чтобы не замерзнуть и не повлиять на испытание.
Технические характеристики
Модель |
TS-162 |
TS-340 |
TS-500 |
TS-1000 |
|
Внутренние размеры (мм) |
300*300*250 |
450*450*360 |
650*650*500 |
850*850*700 |
|
Габаритные размеры (мм) |
1560*870*1545 |
1710*1020*1845 |
1910*1220*2265 |
2110*1420*2665 |
|
Внутренний объем (л) |
22 |
72 |
211 |
505 |
|
Максимальная нагрузка (кг) |
20 |
30 |
50 |
60 |
|
Зона предвари- тельного нагрева |
Макс. температура |
+220℃ |
|||
Время нагрева |
От температуры окружающей среды до + 200℃, менее чем за 30 минут |
||||
Зона предва-рительн го охлажде-ния |
Минимальная температура |
-75℃ |
|||
Время охлаждения |
От температуры окружающей среды до - 70℃, менее чем за 30 минут |
||||
Испыта-тельная зона |
Диапазон воздействия высоких температур |
От температуры окружающей среды до + 200℃ |
|||
Диапазон воздействия низких температур |
–65 ~ -5°C |
||||
Колебания температуры |
≤±0,5℃ |
||||
Отклонение температуры |
≤±3 ℃ |
||||
Время восстановления температуры |
в течение 5 минут |
||||
Система охлаждения |
Механическая компрессионная холодильная система |
||||
Контроллер |
Программируемый цветной контроллер с сенсорным ЖК-дисплеем, подключение Ethernet |
||||
Устройства безопасности |
Защита от перегрева, защита от перегрузки по току; Защита от высокого давления хладагента; Защита от утечки на землю |
||||
Материал корпуса |
Стальная пластина с защитным покрытием |
||||
Материал внутренней камеры |
Нержавеющая сталь SUS304 |
||||
Смотровое окно |
Внутреннее освещение, двухслойное термостойкое уплотнение из силиконовой резины |
||||
Стандартная конфигурация |
2 полки в комплекте поставки |
Модель |
TK5-100 |
TK5-225 |
TK5-500 |
TK5-800 |
TK5-1000 |
Внутренний размер (мм) |
400*500*500 |
500*600*750 |
700*800*900 |
800*1000*1000 |
1000*1000*1000 |
Габаритные размеры (мм) |
900*1050*1620 |
1000*1140*1870 |
1200*1340*2020 |
1300*1540*2120 |
1500*1540*2140 |
Внутренний объем, литров |
100 |
225 |
500 |
800 |
1000 |
Тепловая нагрузка |
1000 Вт |
||||
Диапазон температур |
A : -20℃ ~ +150 ℃ |
||||
B : -40℃ ~ +150 ℃ |
|||||
C: -70℃ ~ +150 ℃ |
|||||
Колебания температуры |
± 0,5 ℃ |
||||
Отклонение температуры |
± 2,0 ℃ |
||||
Скорость охлаждения |
5 ℃/мин (15 ℃/мин опционально) |
||||
Скорость нагрева |
5 ℃/мин (15 ℃/мин опционально) |
||||
Система охлаждения |
Механическая компрессионная система охлаждения |
||||
Контроллер |
Программируемый цветной контроллер с сенсорным ЖК-дисплеем, подключение Ethernet |
||||
Устройства безопасности |
Защита от перегрева; Защита от сверхтока; Защита от высокого давления хладагента; Защита от утечки на землю |
||||
Материал корпуса камеры: |
стальная пластина с защитным покрытием. |
||||
Материал интерьера |
нержавеющая сталь SUS304. |
||||
Смотровое окно |
Внутреннее освещение, двухслойное термостойкое уплотнение из силиконовой резины |
||||
Стандартная конфигурация |
1 отверстие для кабеля с заглушкой; 2 полки |
