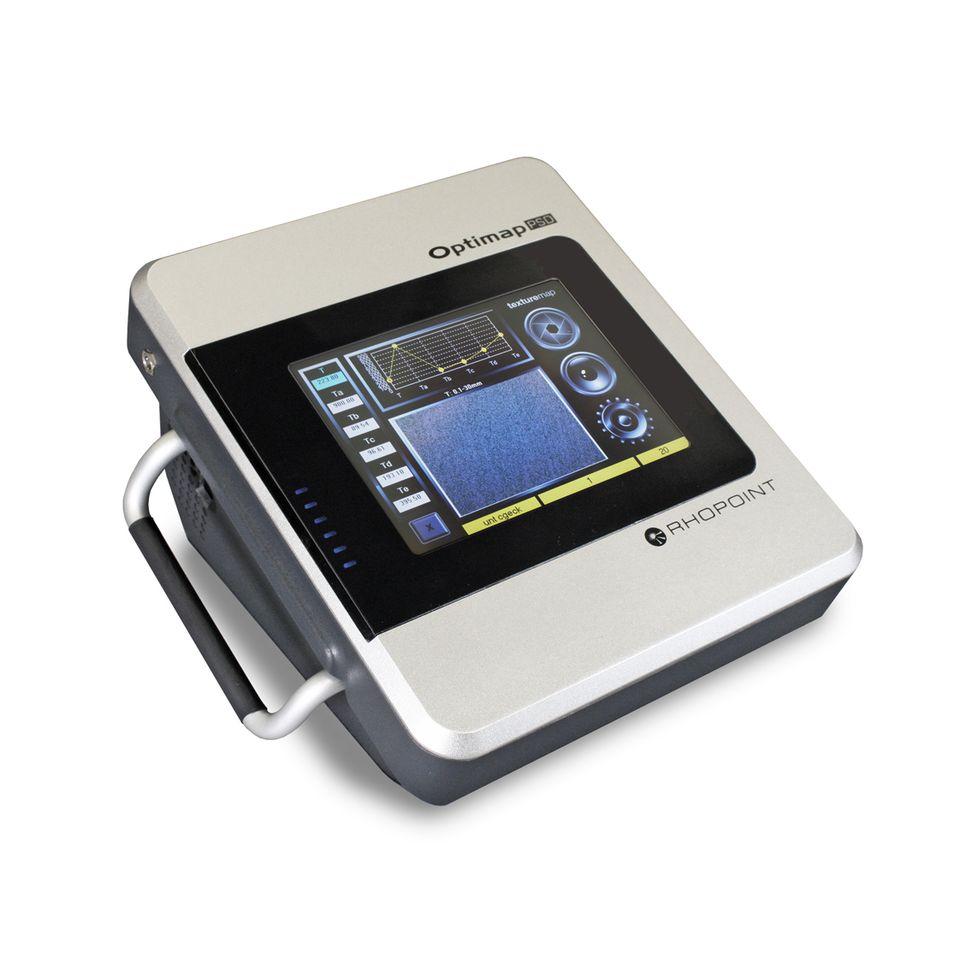

Прибор для анализа текстуры и определения дефектов поверхности Optimap PSD

Прибор для анализа текстуры и определения дефектов поверхности Optimap PSD

Производитель:Rhopoint Instruments (Великобритания)

Отправить запрос Купить в лизинг

Описание

Rhopoint Optimap - уникальное решение для контроля качества поверхности, которое позволяет быстро измерять большие площади и выявлять все типы дефектов поверхностей с покрытием или без него.

Для максимального удовлетворения потребностей потребителя поверхность высококачественных изделий должна иметь высокое качество и быть однородной, без недостатков и дефектов. Покрытие поверхности в настоящий момент оценивается путем субъективного визуального осмотра или измеряется с помощью инструментов, которые не способны дать полную оценку качества поверхности.

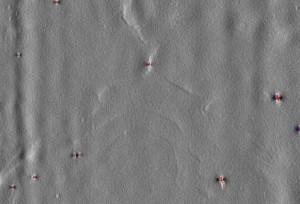

Текстура поверхности используется для количественной оценки видимых дефектов, таких как апельсиновая кожура, волнистость и проблемы DOI. Он также может использоваться для идентификации локальных неисправностей, таких как:

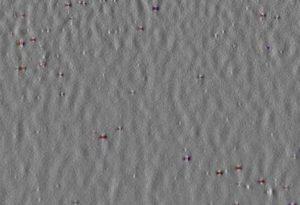

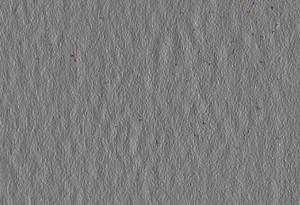

Апельсиновая корка Неравномерное распыление Посторонние включения
Апельсиновая корка Неравномерное распыление Посторонние включения

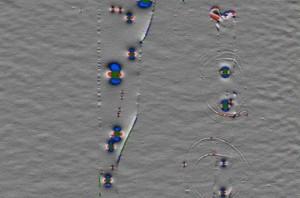

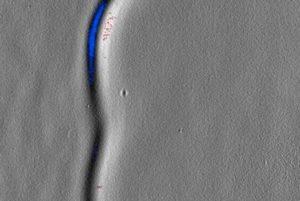

Образование пузырей Подтеки
Образование пузырей Подтеки

За одно быстрое измерение прибор Optimap™ составляет карту рельефа измеряемой поверхности с подробным описанием дефектов и текстуры. Информация, отображенная на экране прибора, обрабатывается и представляется в виде объективных данных о характере поверхности. Эти данные могут быть использованы для эффективного контроля качества продукции.

Прибор Optimap, предоставляя множество данных о характере поверхности, по производительности и качеству получаемых данных не уступает сканерам для измерения шагрени и индекса DOI (чёткости отражения) других производителей.

Программное обеспечение Ondulo

ПО Rhopoint Ondulo имеет расширенный анализ данных и способно предоставлять отчетность в различном виде.

Функция передачи данных позволяет легко переносить изображения и результаты тестов в Microsoft Word для создания отчетов. Гибкая функция просмотра позволяет отображать на экране карты результатов в одно-, двух- или трехмерном формате. 3D-изображение и поперечное сечение позволяет в полной мере рассмотреть поверхность. Представление результатов в виде таблиц и изображений позволяет сравнивать сохраненные карты результатов. Результаты измерения отображаются в нескольких единицах измерения (м-1 или мкм).

Диапазон Длина волны (mm) Изгиб (m-1)
K 0.1 - 30.3 2.246
Ka 0.1 - 0.3 1.526
Kb 0.3 - 1.0 1.217
Kc 1.0 - 3.0 0.390
Kd 3.0 - 10.0 0.446
Ke 10.0 - 30.0 0.199

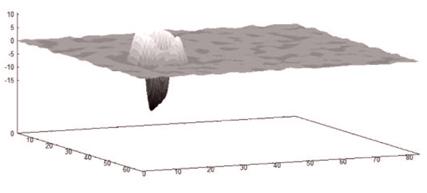

3D изображение

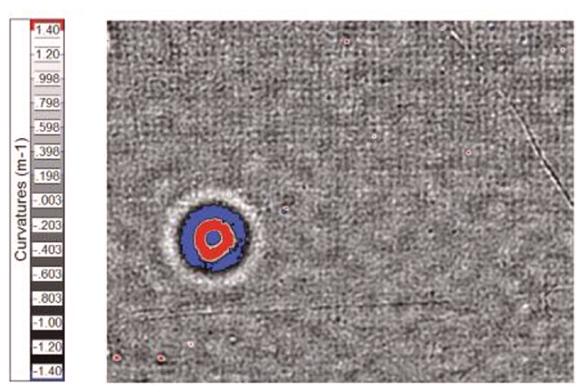

Изгиб профиля (Curvature Profile)
3D изображение
3D изображение

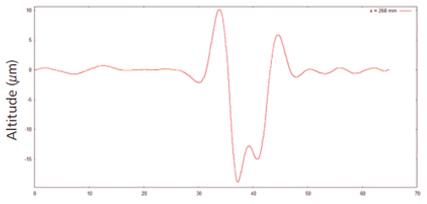

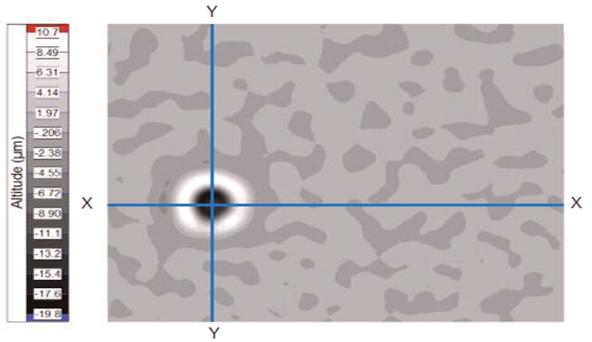

Поперечное сечение X-X или Y-Y
 Поперечное сечение X-X или Y-Y

Изгиб профиля, наклон или возвышение (altitude) могут быть охарактеризованы (пример выявления дефектов поверхности с помощью ПО Ondulo)

ПО Ondulo

Сферы применения

  • Автомобилестроение
  • Композитные материалы
  • Корпуса смартфонов, планшетов, ноутбуков
  • Краски и покрытия
  • Ремонтная окраска автомобилей
  • Производство яхт
  • Аэрокосмическая отрасль
  • Деревянные покрытия
  • Полировка металла
  • Полировка камня
