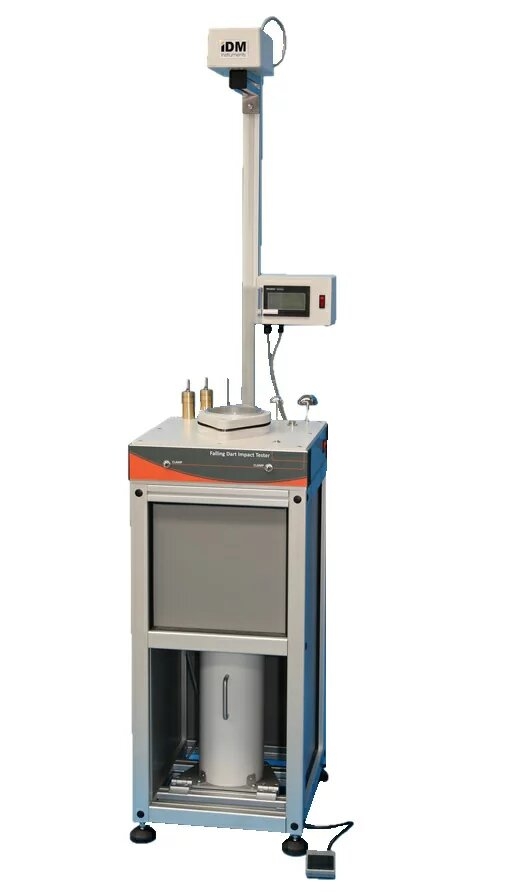

Тестер на удар падающим дротиком

Тестер на удар падающим дротиком

Производитель: IDM Instruments Pty Ltd (Австралия)

Отправить запрос Купить в лизинг

Описание

Тестер на удар «падающий дротик» проверяет ударопрочность пластиковых пленок. Он охватывает определение энергии, которая вызывает разрушение полиэтиленовой пленки при определенных условиях - при ударе свободно падающего дротика. Эта энергия выражается в весе (массе) дротика, падающего с заданной высоты, что обычно приводит к повреждению 50% испытуемых образцов. Поэтому этот тест очень важен.



Самое главное, что тестер на удар падающим дротиком можно использовать для пленок, ударопрочность которых требует массы приблизительно от 50 г. до 2 кг. для их разрушения. Например: при проведении испытаний по методу А, в устройстве используется дротик с полусферической головкой диаметром 38 мм. Он падает с высоты 660 мм.



Понимание ударопрочности упаковочных материалов имеет решающее значение, поскольку упаковка будет подвергаться внешнему воздействию. Особенно при погрузке и разгрузке пакетов. Эта машина полезна для исследований и разработок и лабораторий. Также в упаковочной промышленности, производстве пленки. И особенно для контроля качества и инспекции. Это устройство определяет прочность упаковочных материалов.

Метод испытаний А

В нем используется дротик с полусферической головкой диаметром 38,10 ± 0,13 мм (1,500 ± 0,005 дюйма), сбрасываемый с высоты 0,66 ± 0,01 м (26,0 ± 0,4 дюйма). Этот метод испытаний можно использовать для пленок, ударопрочность которых требует массы от примерно 50 г или менее до примерно 6 кг для их разрушения.

Метод испытаний B

В нем используется дротик с полусферической головкой диаметром 50,80 ± 0,13 мм (2,000 ± 0,005 дюйма), сбрасываемый с высоты 1,52 ± 0,03 м (60,0 + 0,25, -1,70 дюйма). Диапазон его применимости составляет от примерно 0,3 кг до примерно 6 кг.



Прибор для испытания на удар падающим дротиком

Тестер на удар падающего дротика изготовлен с использованием общих компонентов для каждого метода испытаний.

Зажим для образца

  • Двухкомпонентный кольцевой зажим для образца с внутренним диаметром 125 ± 2,0 мм.
  • Нижняя половина зажима жестко прикреплена к основанию прибора для испытания на удар падающим дротиком.
  • Верхняя половина зажима сконструирована таким образом, чтобы поддерживать положительный и плоский контакт с нижней половиной при контакте.
  • Зажимы с пневматическим приводом надежно удерживают испытуемый образец на месте во время испытания.
  • Резиновые прокладки используются для обеспечения амортизирующего эффекта и минимизации эффектов изменения толщины.
  • Наждачная бумага с зернистостью 60 может быть приклеена к резине с помощью двусторонней ленты для предотвращения соскальзывания пленки более 0,10 мм.

Механизм отпускания дротика

  • Используется электромагнитный спусковой механизм, способный выдержать вес до 2 кг.
  • Электромагнит расположен через центральное отверстие на подвижной головке, что гарантирует, что падение дротика будет производиться из одного и того-же положения.

Устройство позиционирования

  • Тестер на удар падающим дротиком имеет подвижную головку, позволяющую оператору регулировать высоту падения вверх или вниз по опорной стойке. Расстояние между поверхностью головки дротика и поверхностью образца считается высотой падения. В методе испытаний A высота падения составляет 0,66 ± 0,01 м, а в методе испытаний B высота падения составляет 1,50 ± 0,03 м. На валу нанесена маркировка «A» на правильной высоте позиционирования для метода испытаний A.
  • Центрирующее устройство удерживает дротик вертикально над центром испытуемого образца.

Микрометр

  • Для измерения толщины образца можно использовать микрометр с точностью до ± 0,0025 мм с диапазоном от 0,0025 до 1 мм.
  • Амортизирующее и защитное устройство
  • Можно использовать защитное устройство, чтобы избежать повреждения дротика или оператора во время падения, если оно никоим образом не повлияет на образец или дротик.
  • Установлена амортизирующая прокладка для защиты поверхности дротика после разрыва образца.

Кольцо

  • Небольшое уплотнительное кольцо используется для удержания выбранных грузов на шейке дротика.

Дротики

  • Для метода испытаний А полусферическая головка дротика имеет диаметр 38,0±0,06 мм и диаметр 6,5±1 мм., со стальным наконечником для использования в электромагните.
  • Для метода испытаний B полусферическая головка дротика имеет диаметр 50,0±0,08 мм и диаметр 6,5±1 мм., со стальным наконечником для использования в электромагните.
  • Головка и стержень дротиков изготовлены из алюминия, причем стержень достаточно длинный, чтобы выдерживать дополнительные веса.

Дополнительные весовые нагрузки

Гири изготовлены из латуни перед никелированием. Каждый груз имеет центральное отверстие 6,6 +1,0 –0,0 мм.

Вес, поставляемый для метода испытаний A:

  • 2 х 5грамм
  • 8 х 15 грамм
  • 8 х 30 грамм
  • 8 х 60 грамм

Вес, поставляемый для метода испытаний B:

  • 2 х 15 грамм
  • 8 х 45 грамм
  • 8 х 90 грамм

При необходимости доступны дополнительные грузы: 120 или 180 грамм.



Опциональные модели тестеров на удар падающим дротиком

F0008-M1: Тестер на удар падающим дротиком - метод A

F0008-M2: Тестер на удар падающим дротиком - метод A&B

2x алюминиевая головка дротика - 38 мм (50 г)

Высота падения - 660 мм

Латунные гири - 2x5 г, 8x15 г, 8x30 г, 8x60 г

1x алюминиевая головка дротика - 38 мм (50 г)

1x головка дротика из нержавеющей стали - 50 мм (280 г)

Высота падения: 660 мм и 1500 мм

Латунные гири - 2x5 г, 8x15 г, 8x30 г, 8x60 г, 2x15 г, 8x45 г, 8x90 г





Применимо к следующим материалам:

  • Пластиковые плёнки

Преимущества

  • Простота в использовании
  • Высокая скорость проведения испытаний
  • Высокая точность

Стандарты проведения испытаний:

  • ASTM D1709 - Стандартные методы испытаний на ударопрочность пластиковой пленки методом свободного падения дротика
  • JIS K7124 - Пластиковая пленка и защитное покрытие - Определение ударной прочности методом свободного падения дротика - Часть 1: Методы лестницы
  • AS / NZS 4347.6
  • GB 9639
  • ISO 7765-1

Основные функции и характеристики

  • Настольная система;
  • Пневматический зажим для пленок;
  • Два дротика согласно необходимому методу-(ам);
  • Регулируемая высота падения дротика;
  • Педальный переключатель для выпуска дротика;
  • Набор латунных грузов в комплекте поставки;
  • Шаблон для резки из нержавеющей стали 200 мм x 200 мм;
  • Подача воздуха: 60 psi;
  • Питание: 220/240 В., 50 Гц;
  • Размеры: 1140 мм x 440 мм x 500 мм;
  • Вес: 30 кг.

Опции:

  • Метод испытания A: алюминиевая головка дротика - 38 мм (50 г), высота падения - 660 мм, латунные грузы в комплекте - 2x5 г, 8x15 г, 8x30 г, 8x60 г.
  • Метод испытания B: головка дротика из нержавеющей стали - 50 мм (280 г), высота падения - 1500 мм, латунные грузы в комплекте - 2x15 г, 8x45 г, 8x90 г.
  • Индивидуальные латунные гири доступны по запросу.
  • Опция для определения кинетической энергии по ASTM D4272, Общее энергетическое воздействие пластиковых пленок. Существующий блок F0008 установлен на верхней части блока улавливания кинетической энергии, где два переключателя измеряют разницу во времени падения, которая отображается на приборной панели как время.
