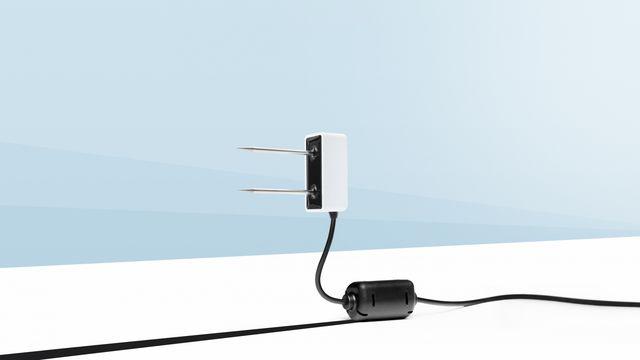

Датчик влажности почвы TEROS 10


Описание

Основные преимущества нового датчика влажности почвы TEROS 10 — надежность, высокая точность, и невысокая, для своего класса, цена. Он разработан с целью построения надежных и экономичных сенсорных сетей для мониторинга состояния почвы.

По сути, TEROS 10 — это более износостойкая версия базового датчика влажности почвы METER. Благодаря рабочей частоте 70 МГц, при которой влияние солености и механического состава среды сводится к минимуму, датчик TEROS 10 пригоден для исследования большинства типов почв и гидропонных субстратов. Прочный корпус из эпоксидного материала позволяет датчику выдерживать даже самые суровые полевые условия, а значит вы сможете размещать эти датчики в различных местах и на различных глубинах исследуемого участка, и при этом получать результаты измерений без каких-либо затруднений.

Датчик влажности почвы TEROS 10 настолько надежен, что может выдерживать сложные условия окружающей среды и стабильно работать до 10 лет. При низком энергопотреблении он достаточно чувствителен для того, чтобы зафиксировать даже небольшие изменения объемной влажности почвы и может быть установлен в любой среде: от сухих пустынных до очень сырых торфяных почв.

Для размещения датчика TEROS 10 в почве используется специальный инструмент TEROS Borehole Installation Tool, который практически исключает ошибки и позволяет размещать датчики в почвах любого типа, даже в твердый грунт. При использовании этого инструмента датчики устанавливаются с минимальным воздействием на почву, строго перпендикулярно, без воздушных прослоек и устойчиво к потокам влаги в почве. Благодаря этому, при использовании датчиков TEROS 10 исследователь получает точные, полные, неискаженные данные.

Также установку датчика в почву облегчают острые, прочные  иглы из нержавеющей стали, которые легко входят в любую почву. Далее для начала работы нужно просто подключить любой регистратор данных METER. Аналоговый сигнал позволяет интегрировать датчики TEROS 10 в системы других производителей.

В сочетании с регистратором данных EM60G возможен сбор, а также хранение и обработка данных в облачном сервисе, в реальном времени.

Преимущества

  • Надежный и экономичный датчик влажности
  • Идеален для развертывания больших сенсорных сетей
  • Острые, прочные иглы из нержавеющей стали.
  • Простая, быстрая и безошибочная установка с помощьюспециального инструмента
  • Измерение объемной влажности почвы даже в суровых условияхокружающей среды.
  • Прочный корпус рассчитан на многолетнюю эксплуатацию
  • Чувствительная область — 430 мл
  • Подключение к регистраторам данных METER по принципу plug andplay.
  • Ферритовый сердечник устраняет кабельные шумы.
  • Легко интегрируется с системами других производителей.

Технические характеристики

Получаемые данные Объемное содержание влажности
Диапазон Минеральная почва: 0,00–0,64 м3/м3
Гидропонные субстраты: 0–0,7 м3/м3
Диэлектрическая проницаемость (εa): 1 (воздух) — 80 (вода)
Примечание: Диапазон объемной влажности почвы зависит от материала, в котором был откалиброван датчик. Возможно создание пользовательской калибровки.
Разрешение
0,001 м3/м3
Точность Общая калибровка: ±0,03 м3/м3 (±3.00% об. влажности) — точность для большинства минеральных почв при стандартной калибровке с электропроводностью EC <8 дециСм/м
Специальная калибровка: ±0,01–0,02 м3/м3 (±1–2% об. влажности) в любых пористых материалах
Apparent dielectric permittivity (εa): 1–40 (диапазон почвы) , ±1 εa (безразмерная) 40–80, 15% измеренного значения
Частота диэлектрика: 70 ГГц
Данные по подключению Выходной сигнал: 1000 …  2500 мВ
Температура
Диапазон: −40 …  60°C
Разрешение: 0,1°C
Точность: ±1°C
Совместимость с регистраторами данных Регистраторы данных METER (ZL6, серии Em50/60) или другие регистраторы, работающие на напряжении возбуждения 3.0–15В постоянного тока
Размеры датчика (Д*Ш*В) 5,1*2,4*7,5 см
Длина щупов 5,4 см
Длина кабеля 5 м, максимальная длина 40 м
Примечание: возможна пользовательская длина кабеля
Рабочие температуры –40°C… 60°C
Примечание: датчики могут быть использованы при более высоких температурах при определенных условиях.
Время измерения Минимум: 25 миллисек
Стандартно: 50 миллисек
Максимум: 10 миллисек
Соответствия Датчики произведены согласно ISO 9001:2015 EM ISO/IEC 17050:2010 (CE Mark), 2014/30/EU, 2011/65/EU EN 61326-1:2013, EN55022/CISPR 22
