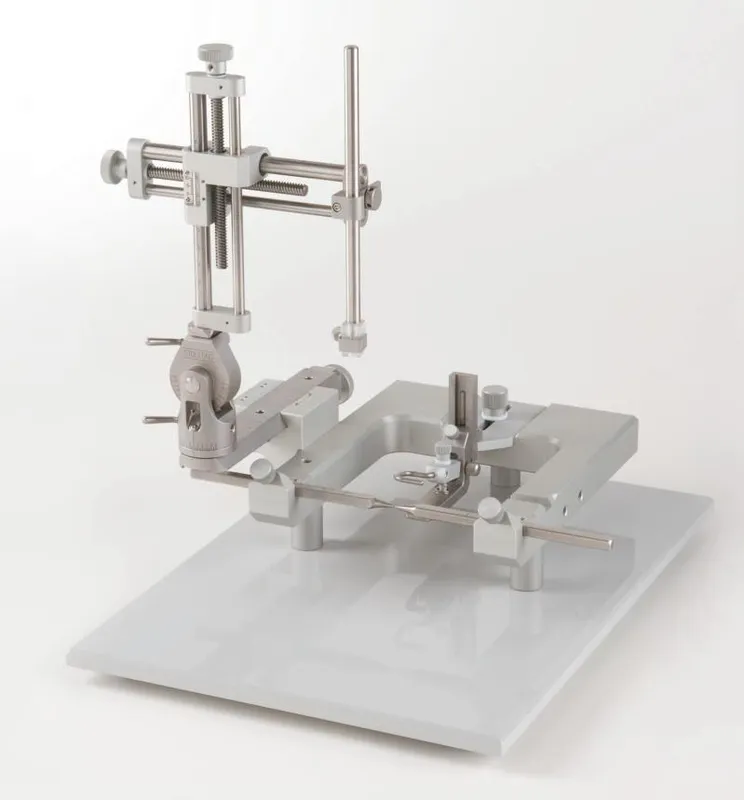

Стереотаксический инструмент SA-100 — трёхкоординатная система для точного наведения инструментов (электродов, канюль, игл, оптоволокна) в субкортикальные структуры мозга лабораторных животных. Позиционирование задаётся ориентирами на черепе и координатами стереотаксического атласа — это позволяет проводить направленную стимуляцию, разрушение тканей, инъекции препаратов и регистрацию потенциалов без прямого визуального контроля.

Прибор применяется в нейроанатомии, нейрофизиологии, нейрофармакологии и нейрохирургии. С его помощью создают модели болезни Паркинсона, эпилепсии, опухолей мозга, ишемии, изучают обучение и память, проводят трансплантацию стволовых клеток в мозг.

SA-100 разработан на основе рекомендаций специалистов в области нейронаук. Открытая U-образная конфигурация основания обеспечивает многоугловой доступ к животному. Сменные адаптеры позволяют работать с крысами, мышами и морскими свинками без замены прибора. Манипулятор поворачивается на 360° по горизонтали и 180° по вертикали, есть замок фиксации позиции.

Особенности

Трёхкоординатная система (X, Y, Z) с ходом манипулятора до 80 мм по каждой оси.
Точность перемещения 0.1 мм.
Поворот по горизонтали 360°, по вертикали 180°. Замок фиксации позиции.
Классическая U-образная открытая база — многоугловой доступ, удобное считывание.
Сменные адаптеры под крыс, мышей, морских свинок и других животных.
Резерв под второй манипулятор — поддержка двусторонних экспериментов.
Запатентованная конструкция откидного кронштейна защищает прибор от повреждений при ошибочных действиях.
Шкалы со специальной обработкой — снижают утомляемость при считывании.
Носовой зажим с изогнутой формой плотно и надёжно фиксирует голову животного.
Специальная обработка поверхности — коррозионная стойкость, длительное сохранение чистоты.
Стабильная точность и гибкость в разных температурных условиях.
Совместим с микроинъекционным насосом, микро-камерой, черепным сверлом и наркозным аппаратом.
Габариты 360 × 255 × 340 мм — компактно для работы с мелкими животными.

Порядок работы

Для проведения полного цикла эксперимента предполагается его проведение по следующим шагам:

Фиксация животного. Животное вводят в наркоз. Резцы заводят в квадратное отверстие резцового зажима адаптера и прижимают планкой. Высоту зажима подбирают так, чтобы межушная линия оставалась на уровне ушных фиксаторов. При крупных животных под основание подкладывают пенопласт или планку — чтобы голова была на уровне тела и не пережималось дыхание. Ушные фиксаторы вводят в слуховые проходы, регулируют положение головы по центру U-образного проёма. Первым фиксируют левый фиксатор, затем правый.
Поиск референтной точки (брегма). Скальп вскрывают, надкостницу снимают. По швам черепа находят точку брегма — она принимается за ноль системы координат. Манипуляторы подводят так, чтобы кончик позиционирующей иглы совпал с брегмой, и снимают отсчёты по осям X (горизонталь), Y (передне-задняя), Z (вертикаль).
Локализация экспериментальной зоны. По стереотаксическому атласу определяют координаты целевой структуры относительно брегмы. Рабочую руку перемещают на нужное расстояние, иглой наносят метку на поверхности черепа, черепным сверлом делают отверстие.
Эксперимент (инъекция). Иглу шприца закрепляют в держателе, подводят к поверхности черепа (ноль по Z — поверхность черепа), вводят через отверстие на заданную глубину по атласу. Пример для крысы 290 г (крыса Wistar, атлас): от брегмы смещение по X на 1.2 мм вправо, по Y на 0.4 мм назад, по Z на 3.5 мм вниз — точка соответствует позиции LV (латеральный желудочек).

Корректность попадания проверяют красителем (FITC, синий Эванса) или более точными методами: неврологические симптомы, гистология, иммуногистохимия (биотин-авидин).

Метод считывания показаний

Инструмент использует нониусную шкалу. Целая часть значения считывается по основной шкале, дробная — по нониусу. Цена деления основной шкалы 1 мм, нониуса — 0.9 мм. Разница 0.1 мм — минимальное считываемое значение.

Формула: L = целая часть + дробная часть

Совпавшее деление нониуса определяет десятые доли миллиметра. Если точного совпадения нет — берут ближайшее.

Технические характеристики

Назначение	Точное позиционирование инструментов в субкортикальных структурах мозга лабораторных животных
Система координат	Трёхкоординатная (X, Y, Z)
Ход манипулятора	До 80 мм по каждой оси
Точность перемещения	0.1 мм
Поворот по горизонтали	360°
Поворот по вертикали	180°
Фиксация позиции	Замок (position lock)
Габариты	360 × 255 × 340 мм
Совместимые виды	Крысы, мыши, морские свинки (зависит от адаптера)
Материал	Алюминий, нержавеющая сталь; специальная обработка поверхности
Совместимое оборудование	Микроинъекционный насос, микро-камера, черепное сверло, наркозный аппарат
Двусторонний режим	Резерв под второй манипулятор
Бренд	Lab Depot

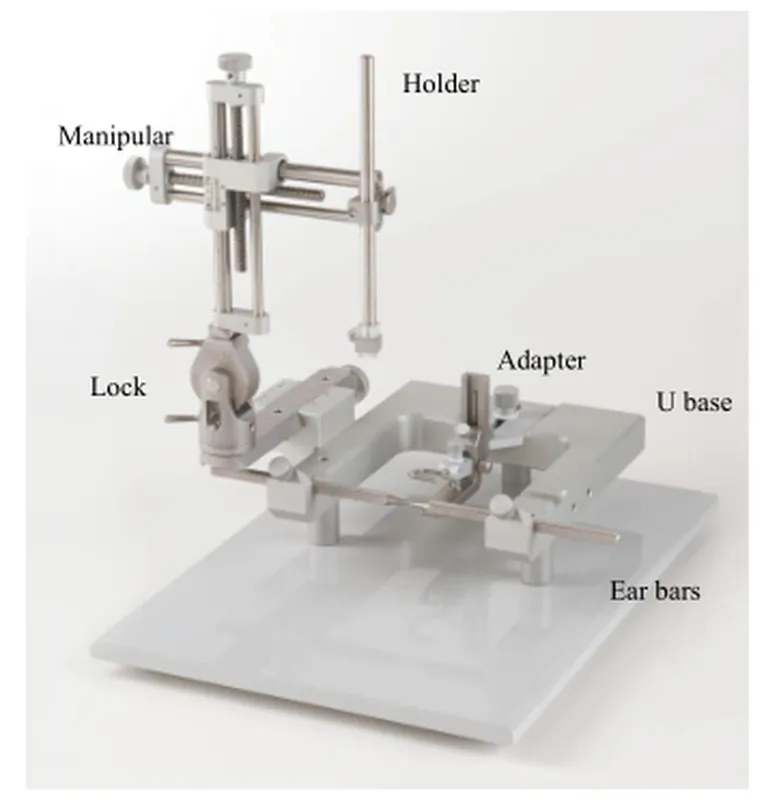

Комплектация

№	Позиция	Кол-во
1	Основание и U-образная рама	1
2	Манипулятор	1
3	Адаптер для крысы	1
4	Ушные фиксаторы для крысы (18°)	1
5	Держатель инструмента	1
6	Гарантийный талон	1
7	Сертификат	1
Опции (по запросу): адаптеры для мышей, морских свинок и других видов; второй манипулятор; дополнительные держатели под иглы, электроды, оптоволокно; микроинъекционный насос; микро-камера; наркозный аппарат.

Применение

Вживление электродов для регистрации ЭЭГ и глубинной стимуляции;
Микроинъекции фармакологических агентов в конкретные ядра мозга;
Модели болезни Паркинсона, эпилепсии, опухолей мозга, ишемии;
Изучение обучения и памяти;
Трансплантация стволовых клеток в мозг;
Оптогенетика (введение оптоволокна);
Микродиализ и забор тканей мозга для биохимического анализа;
Стереотаксическая хирургия в экспериментальных условиях.

Уход и обслуживание

Основание, U-рама, манипулятор: протирка спиртом; регулярная смазка подвижных частей.
Держатели инструментов и фиксаторы: автоклавируются или дезинфицируются спиртом.
Инструменты (иглы, электроды, канюли): стерилизуются в зависимости от типа.
Калибровка: проверка хода и точности по шкалам перед критичными экспериментами.
Хранение: в сухом месте, защищённом от пыли. Рекомендуется чехол или кейс.
Температурный режим: прибор сохраняет точность в широком диапазоне температур — поверку можно не привязывать к климату помещения.
