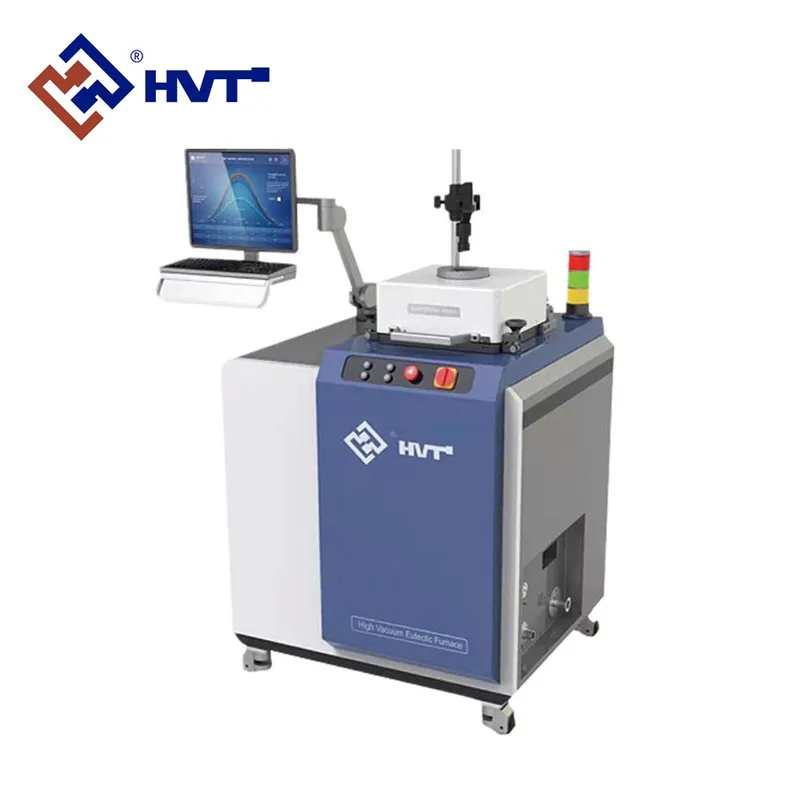

HVT KD-V20 Настольная высоковакуумная эвтектическая печь
Производитель:Chenglian Kaida (Hebei) Technology Co., Ltd
Требуется беспустотная пайка под жесткие стандарты качества? Нажмите "Отправить запрос", и наши инженеры подготовят технико-коммерческое предложение под Ваши задачи сегодня
Отправить запрос Купить в лизингВысоковакуумная эвтектическая печь HVT KD-V20 — это прецизионная настольная система нового поколения, разработанная для бесфлюсовой и беспустотной пайки критически важных компонентов полупроводниковой электроники.
Система оснащена многоракурсными видеокамерами высокого разрешения для сквозного онлайн-мониторинга процесса оплавления непосредственно через смотровое окно. Программное обеспечение на базе ПЛК Siemens синхронно отображает температурные кривые и текущий уровень вакуума, сохраняя параметры каждого цикла в единую базу данных процесса для обеспечения полной прослеживаемости (Traceability).
Основные преимущества:
- Бесфлюсовая пайка в среде паров муравьиной кислоты (Formic Acid CH₂O₂):
Эффективное удаление оксидных пленок без риска загрязнения остатками флюса. - Минимальный уровень пустот (Void Rate < 1-2%):
Достигается за счет плавной регулировки скорости откачки вакуумной системы до 1 Па, что исключает смещение мелких чипов. - Высокоскоростной термоцикл:
Комбинированная система водяного охлаждения и подачи защитного газа обеспечивает скорость охлаждения до ≥120°C/мин. - Удобство обслуживания:
Конструкция печи позволяет одному оператору выполнить очистку рабочей камеры или замену нагревательных элементов всего за 2 минуты.
Области применения:
- модули IGBT;
- упаковка MEMS-компонентов;
- упаковка мощных компонентов;
- упаковка фотоэлектрических компонентов;
- Сборка и беспустотная пайка высокочастотных СВЧ-модулей (MMIC);
- Корпусирование мощных лазерных диодов и элементов оптоэлектроники;
- Монтаж кристаллов на DBC-подложки и печатные платы в силовой электронике (IGBT, диодные мосты);
- Герметизация металлокерамических корпусов интегральных схем пайкой крышки;
- Пайка с применением готовых паяльных преформ (включая AuSn, PbSn, SAC).
Технические характеристики
|
Максимальный (предельный) вакуум |
1 Па |
|
Эффективный размер зоны пайки |
200x200 мм |
|
Максимальная высота изделия |
100 мм |
|
Диапазон рабочих температур |
от комнатной температуры до 450°C |
|
Максимальная скорость нагрева |
до 120°C/мин |
|
Скорость охлаждения |
≥120°C/мин |
|
Температурная неравномерность |
± 2°C |
|
Минимальный уровень пустот (Void Rate) |
< 1-2% |
|
Материал нагревательной плиты |
Высокочистая красная медь со специальной обработкой (опционально доступны альтернативные материалы) |
|
Технологические газы |
Азот (N₂), Муравьиная кислота (HCOOH), форминг-газ |
|
Параметры электропитания |
380 В, 3 Фазы, 50 Гц |
|
Максимальный ток |
до 3x20 А, 50 Гц |
|
Габаритные размеры (ДхШхВ) |
900x800x1300 мм |
|
Вес приблизительно |
120 кг |
|
Параметры управления |
|
|
Система управления: |
ПЛК Siemens |
|
Смотровое окно |
Наличие, для визуального контроля |
|
Настройка температурной кривой: |
температура + время (можно установить температуру и время, а также скорость нагрева), (можно настроить до 150 этапов процесса) |
|
Системы безопасности |
|
|
- Сигнализация перегрева камеры, сигнализация перегрева ступени |
|
|
- Функция самодиагностики системы |
|
|
- Система обнаружения давления охлаждающей воды |
|
|
- Однократное отключение питания нагревательной секции |
|
|
Требования к помещению и инженерным сетям |
|
|
Технологические газы |
Требуется подвод магистрального Азота (N₂) чистотой не менее 99.999%. Давление на входе: 0.3–0.5 МПа. |
|
Работа с кислотой (HCOOH) |
Для активации бесфлюсовой пайки требуется подключение к контуру приточно-вытяжной вентиляции здания (pp. 1-2). Встроенная система безопасности печи автоматически блокирует подачу паров кислоты при падении давления вытяжки. |
|
Охлаждение |
Требуется подключение к заводскому контуру оборотного водяного охлаждения (Chiller) со скоростью потока от 5 л/мин. |
Основные функции высоковакуумной эвтектической печи:
- Бесфлюсовая пайка в среде муравьиной кислоты (Formic Acid CH₂O₂)
- Система наблюдения: за процессом пайки (оплавления) можно наблюдать в режиме реального времени через смотровое окно.
- Система нагрева: Температуру на загрузочной станции можно контролировать с высокой точностью благодаря установке регулируемой системы управления нагревом.
- Вакуумная система: Установка высокоскоростного роторного вакуумного насоса позволяет быстро достичь давления 1 Па в печи.
- Система охлаждения: Системы водяного охлаждения обеспечивают быстрое охлаждение в условиях высокотемпературного вакуума.
- Программное обеспечение: Температурные кривые можно отображать, редактировать, изменять и сохранять с помощью технологий, что позволяет программировать нагрев и охлаждение.
- Система управления: Программное обеспечение модуля позволяет независимо устанавливать технологические кривые, вакуумную откачку и охлаждение, что позволяет комбинировать производство и осуществлять управление одним щелчком мыши.
- Система записи данных: Система мониторинга и записи данных для непрерывного мониторинга в режиме реального времени, хранения кривых управления температурой, хранения параметров процесса и записи параметров оборудования.
- Быстрое охлаждение: Для обеспечения высокоскоростных циклов пайки и быстрого охлаждения припоя применяется комбинированная система водяного охлаждения и контролируемой подачи защитного газа. Один человек может легко обслуживать нагревательный механизм, очищать флюс и заменять нагревательную трубку за 2 минуты.
- Система защиты: Доступны различные системы защиты установки.
Прямая технологическая замена западных аналогов
Высоковакуумная эвтектическая печь HVT KD-V20 спроектирована как полноценная альтернатива лабораторным и опытно-серийным печам от ушедших с рынка РФ брендов:
- Германия: ATV Technology, Budatec (серии VS), Unitemp, Centrotherm.
- США: Palomar SST (системы эвтектической микросборки).
Оборудование HVT обеспечивает полную идентичность термопрофилей и техпроцессов, позволяя перенести существующие технологические карты без потери качества пайки.
