HVT KD-V43 Вакуумная печь для оплавления припоя

Вакуумная печь для оплавления припоя HVT KD-V43 — это прецизионная система нового поколения, разработанная для бесфлюсовой и беспустотной пайки критически важных компонентов полупроводниковой электроники.

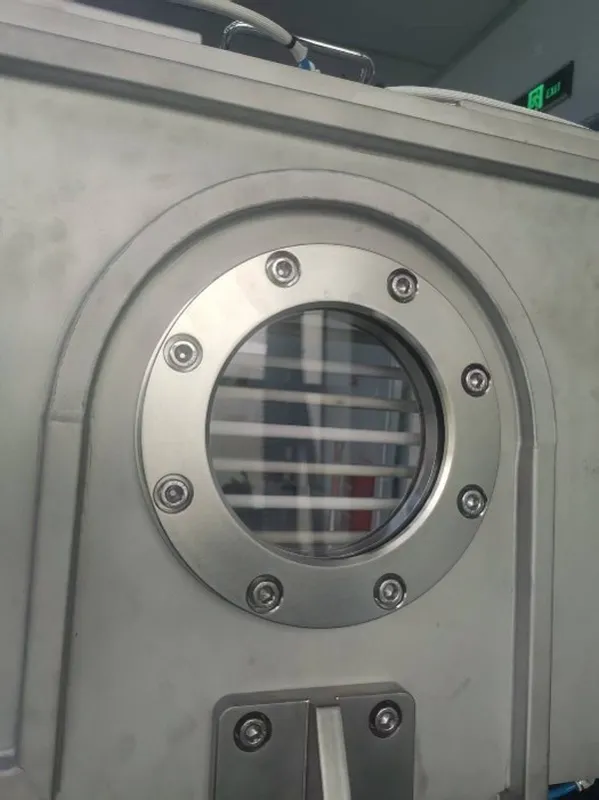

Система оснащена многоракурсными видеокамерами высокого разрешения для сквозного онлайн-мониторинга процесса оплавления непосредственно через смотровое окно. Программное обеспечение на базе ПЛК Siemens синхронно отображает температурные кривые и текущий уровень вакуума, сохраняя параметры каждого цикла в единую базу данных процесса для обеспечения полной прослеживаемости (Traceability).

Основные преимущества:

• Минимальный уровень пустот (Void Rate < 2%): Гарантирует безупречную теплопередачу и максимальную прочность соединения при беспустотной пайке полупроводников.
• Экстремальная скорость термоциклирования: Мощная система верхнего нагрева обеспечивает скорость нагрева до 180°C/мин (пиковая до 300°C/мин), а интегрированный контур водяного охлаждения гарантирует контролируемое охлаждение со скоростью ≥120°C/мин.
• Полная интеграция с MES-системами: Уникальное программное обеспечение на базе ПЛК Siemens и промышленного ПК легко синхронизируется с заводскими системами управления производством (MES) и Интернетом вещей (IoT) для сквозного контроля логики процессов.
• Многоуровневая система безопасности промышленного класса: Автоматический контроль давления газов, защита от утечек водорода и взрывозащищенный кожух бака муравьиной кислоты (HCOOH) гарантируют полную безопасность оператора.

Области применения:

• Сборка и корпусирование IGBT-модулей силовой электроники;
• Пайка мощных светодиодных матриц (LED);
• Процессы оплавления паяльных паст и преформ высокого уровня чистоты;
• Корпусирование лазерных диодов и оптоэлектронных компонентов;
• Сборка многокристальных модулей и ИС смешанных сигналов;
• Герметизация корпусов интегральных схем (пайка крышек);
• Корпусирование MEMS-компонентов со спецификацией вакуумной среды.

Технические характеристики

Основные функции высоковакуумной эвтектической печи:

• Минимальное количество пустот

  Снижение уровня пустот (Void Rate) до показателей менее 2% критически увеличивает прочность соединения и улучшает теплоотвод полупроводникового кристалла (по сравнению со стандартной конвекционной пайкой, где уровень пустот может достигать 30%).

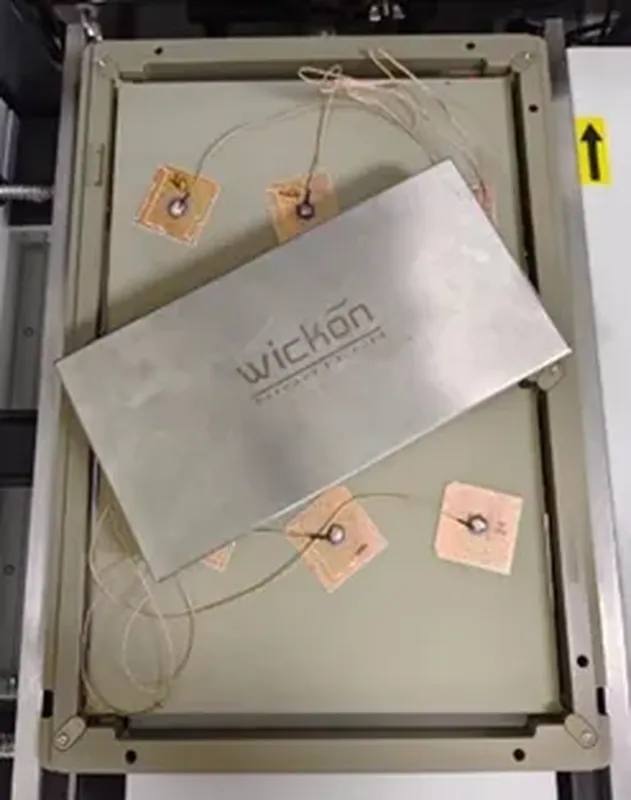

• Превосходный контроль температуры

  Архитектура PLC и MFC обеспечивает стабильный и точный контроль температуры, а также надежную защиту.

  Система водяного охлаждения: Трубки поперечного охлаждения и резервуар с водяным охлаждением обеспечивают быстрое охлаждение в условиях высоких температур.

• Очень короткое время пайки

  Время цикла пайки короткое, около 10 минут (температура пайки 380-450 °C, температура охлаждения до 45 °C, заполнение азотом, остаточное давление вакуумирования при пайке до 1 Па).

• Разнообразие технологических газов

  Базовое исполнение: в вакуумную камеру закачивается 100% азот.

  Дополнительное оснащение: HCOOH, ArH2 в качестве технологического газа для плазмы, N2 и H2 в качестве форминг-газа.

• Удобный человеко-машинный интерфейс

  Windows предоставляет возможность запроса состояния системы, отладки/настройки, оповещений и пользовательского интерфейса.

• Усовершенствованный ПЛК и система безопасности

  Система ПЛК предотвращает случайные утечки, такие как утечка водорода.

  Оповещения о чрезмерно высоких температурах

  Система предупреждения о низком давлении охлаждающей воды

  Защитные крышки для резервуаров с муравьиной кислотой для предотвращения случайных взрывов

  Система обнаружения утечек водорода и муравьиной кислоты

  Автоматическая система сброса давления в случае избыточного давления

  Гидравлический поддон предотвращает повреждение контуров водой

  Автоматическое сжигание водорода предотвращает загрязнение водородом.

Прямая технологическая замена западных аналогов
Полупромышленная вакуумная система HVT KD-V43 является прямой альтернативой средне- и крупносерийным камерным печам от ушедших с рынка РФ брендов:

• Германия: Pink GmbH (серия VADU 200 / 300), Rehm Thermal Systems (серия Nexus), Budatec (серия VS XL).
• США: Palomar SST (вакуумные системы серии 5100).

Оборудование HVT обеспечивает полную идентичность термопрофилей, параметров остаточного вакуума (1 Па) и технологических сред (N₂, HCOOH).
