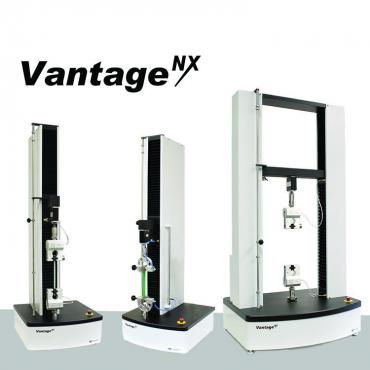

Испытательные машины серии Vantage^NX - это обновленная конструкция и дизайн для предыдущего семейства универсальных испытательных машин EJA Vantage. Элегантный стиль сделает Вашу лабораторию стильной и позволит проводить динамические испытания в соответствии с большинством отраслевых стандартов. Эффективное размещение внутренней электроники улучшает эргономику, сохраняя при этом небольшие размеры.

Thwing-Albert предлагает широкий выбор захватов, приспособлений и принадлежностей для оснащения универсального прибора для испытания материалов на растяжение. Эти опции позволяют Vantage^NX соответствовать многим отраслевым стандартам, включая ASTM, TAPPI, ISO, DIN и другие.

Особенности

Эргономичная конструкция;
Модели Vantage^NX 1 кН, 2 кН, 5 кН с небольшой занимаемой площадью 16” x 17” (40 х 43 см.);
Двухколонная машина Vantage^NX Duo с нагрузкой до 5 кН с небольшой занимаемой площадью 23” x 19” (58 х 48 см.);
Длина траверсы от 610 до 1200 мм.;
Функция автоматической электронной калибровки;
Автоматическая тарировка в одно касание;
Электронные воздушные переключатели;
Интерфейс для силоизмерительного датчика;
Специально разработанное программное обеспечение MAP4 на базе Windows;
Доступна полная линейка захватов и приспособлений: Пневматические, тисковые, клиновые, компрессионные, для тестов на отслаивание, для определения коэффициента трения, разрыв, прокалывание, изгиб, доступен экстензометр и др.;
Общие области применения в промышленности: клеи, биоматериалы, гофрированный картон, фольга, нетканые материалы, упаковочные материалы, бумага, картон, пластиковые пленки, резина, ткани, текстиль.

Программное обеспечение для испытаний материалов MAP4™

Vantage^NX управляется через соединение последовательного интерфейса между универсальной испытательной машиной и любым стандартным ПК или ноутбуком. Магнитная клавиатура управления испытанием также обеспечивает удобный доступ к основным функциям испытания.

Программное обеспечение MAP4™

Это программное обеспечение обеспечивает Vantage^NX совместимость с операционными системами Windows® 7, 8 и 10. Он включает мощные возможности для определения сложного управления движением и позволяет использовать неограниченное количество методов тестирования.

Особенности программного обеспечения MAP4™

Просмотр результатов в виде графика теста в реальном времени, возможность вывода нескольких графиков;
Множественные возможности ведения базы данных для сохранения, анализа и дальнейшего аудита результатов;
Настраиваемые пользователем методы тестирования - создание собственных методов тестирования, редактирование существующих методов;
Управляйте отображением результатов теста, упрощайте анализ, отслеживая переменные, группируйте статистику для мощного анализа;
Встроенная простая конвертация единиц измерения, многоязычная система;
Включает встроенную библиотеку методов тестирования на соответствие ASTM, ISO, TAPPI, DIN и другим стандартам;
Простая настройка при изменении параметров теста, открытие существующих методов, изменение и сохранение параметров;
Опытные пользователи могут иметь полный контроль над анализом движения и представлением данных.

Нагрузочные ячейки

Для испытаний на сжатие и растяжение доступны различные датчики нагрузки высокой точности. Для установки на универсальную испытательную машину доступно 10 тензодатчиков, максимальная нагрузка варьируется от 5 Н (1,1 фунт-силы) до 5 кН (1125 фунтов-силы).

Физические характеристики универсальных испытательных машин Vantage^NX

Vantage^NX -1

Vantage^NX -2

Vantage^NX -5

Vantage^NX -Duo

Макс. нагрузка: 1 кН,

Траверса: 610 мм., 915 мм., 1219 мм.

Макс. нагрузка: 2 кН, Траверса: 610 мм., 915 мм., 1219 мм.

Макс. нагрузка: 5 кН, Траверса: 610 мм., 915 мм., 1219 мм.

Макс. нагрузка: 5 кН, Траверса: 660 мм., 915 мм., 1194 мм.

Производительность универсальных испытательных машин Vantage^NX

Максимальная нагрузка:

Vantage^NX- 1 кН (225 фунт-сила)

Vantage^NX = 2 кН (450 фунтов-силы)

Vantage^NX 5 кН (1125 фунт-сила)

Управление УИМ на базе ПК с помощью ПО MAP4:

Интерфейс USB

Операционная система:

Windows® 7 / Windows® 8 / Windows® 10

Измерение нагрузки:

Доступны сменные тензодатчики от 5 Н до 5 кН. С УИМ можно использовать несколько тензодатчиков

Требуется программная платформа:

Microsoft .NET Framework 4.5

Точность измерения сил:

при нагрузке от 10% до 100% от максимальной: ±0,25% от измеряемого значения

при нагрузке менее чем 10% от максимальной: ±0,025% от максимальной нагрузки тензодатчика.

Функции безопасности:

Кнопка аварийного останова траверсы, верхний и нижний концевые выключатели с защитой от перегрузки траверсы и защитой от перегрузки тензодатчика

Разрешение силы:

16 бит A / D до 0,001 Н

Скорость перемещения траверсы:

От 1 до 1000 мм / мин (от 0,05 до 40 дюймов / мин)

Разрешение перемещения траверсы:

0,6 мкм (0,00002 дюйма)

Тестовая рабочая область, одноколонная УИМ:

Ширина: Неограниченная

Глубина от центра адаптера рукоятки до колонны: 89 мм (3,5 дюйма)

Точность положения траверсы:

± 2,5 мкм / 25 мм (± 0,0001 дюйма / 1,0 дюйма)

или 0,01% расстояния

Тестовое рабочее пространство, двухколонная УИМ:

Ширина УИМ: 343 мм (13,5 дюйма)

Ширина от центра адаптера рукоятки до колонны: 171,5 мм (6,75 дюйма)

Глубина: Неограниченная

Способ перемещения траверсы:

Прецизионная шарико-винтовая передача
