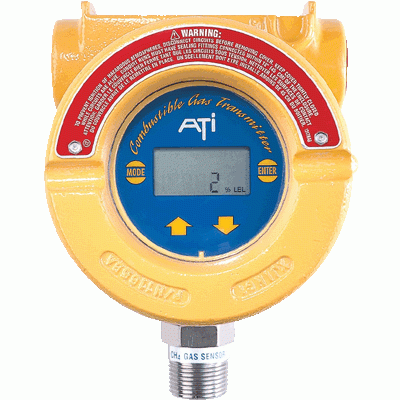

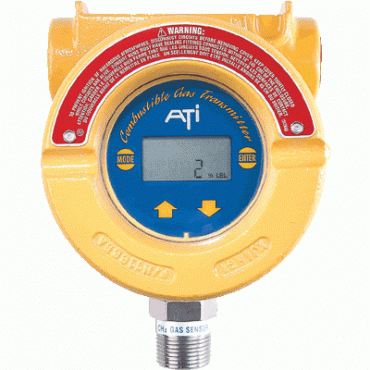

Газоанализатор А12-17 (Детектор горючих газов)

Газоанализатор А12-17 (Детектор горючих газов)

Производитель:Analytical Technology, Inc (США)

Отправить запрос Купить в лизинг

Описание

Детектор А12-17 используются в промышленном производстве для обнаружения утечки газа. Этот детектор работает по принципу термического окисления горючих газов или паров на поверхности нагретого катализатора. Другими словами, прибор сжигает газ и измеряет тепло, выделяющееся в процессе горения.

Хотя этот тип датчика очень стабильный и надежный, он также подвергается загрязнению парами кремния, соединениями свинца и других веществ. Для обнаружения потери чувствительности датчика достаточно его проверять один или 2 раза в неделю. Эта процедура очень проста, но требует определенных трудозатрат.

Компания ATI разработала систему Авто-очистки датчика, при наличии которой нет необходимости удалять загрязнения с датчика. Передатчик Авто-очистки проверяет систему  каждые 24 часа.

Датчик горючего газа состоит из двух чувствительных элементов: активного и пассивного. Оба элемента имеют подогрев и образуют цепь моста Уитстона. Когда горючий газ вступает в контакт с датчиком, активный элемент катализирует окисление газа, подогрев элемента и изменение его сопротивления. Пассивный элемент остается неизменным, в результате происходят изменения в мостовой схеме, пропорциональные концентрации газа. До тех пор, пока активный элемент не загрязнен, датчик будет быстро реагировать на присутствие горючих газов.

Система Авто-тестирования-это датчик газа и электрохимический генератор водорода, объединенные во взрывозащищенном корпусе из нержавеющей стали. При активации электронного передатчика, генератор производит поток водорода, который проникает к датчику газа через пламегаситель. Если датчик в ответ посылает правильный сигнал, передатчик активирует сообщение «путь свободен» и можно производить измерения, в обратном случае передатчик активирует сообщение «сбой системы Авто-тестирования». При этом значение тока на выходе передатчика составит 3 мА, что будет говорить о поломке системы при удаленном доступе.



Технические характеристики

Тип газа

Метан, если не указано иное

Диапазон

0-100% LEL

Время отклика

90% за 10 cек

Точность

±5% от величины

Электронная повторяемость

±1%

Электронная линейность

±0.5%

Дрейф нуля

Меньше чем 2% от целой шкалы в месяц

Аналоговый  выход

4-20 мА, 1000 Ом

Питание

12-30VDC, 125 мА

Управление

4 магнитных переключателя на передней панели передатчика

Корпус

Взрывозащищенное исполнение, класс I, раздел 1, группы B, C, D

Датчик

316 нерж.сталь

Условия эксплуатации

От -40 до +70° C

Вес

1.8 кг
