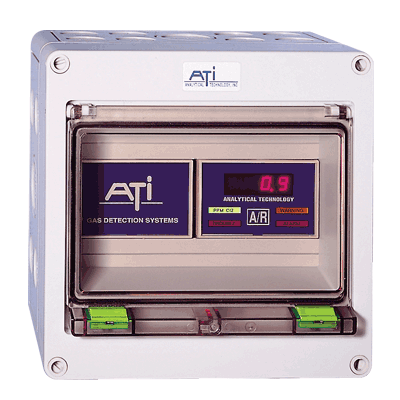

Газоанализатор A14/A11-это универсальный модульный прибор, комплектация которого подбирается в соответствии с индивидуальными требованиями Заказчика. Газоанализатор состоит из отдельных модулей, расположенных в корпусе NEMA 4X, также модули можно изготовить во взрывозащищенном исполнении. Кроме того он может поставляться с системой автоматического тестирования датчика, что значительно упрощает обслуживание. Прибор может комплектоваться следующими модулями: приемник, датчик/передатчик, модуль питания, источник бесперебойного питания, звуковая и визуальная сигнализации. При этом прибор A14/A11 очень прост в эксплуатации и не требует больших затрат на обслуживание.
Приемник обеспечивает обнаружение газа и сигнализацию. Он оснащен цифровым дисплеем, имеет 1 аналоговый выход 4-20 мА и 3 SPDT реле. Приемник может быть расположен на расстоянии до 300 м от датчика/передатчика для удаленного контроля или локального управления.
Области применения: химические заводы, целлюлозно-бумажные комбинаты, производство полупроводников, пищевая промышленность, очистка сточных вод, переработка минерального сырья, газа и нефтепереработка.
Технические характеристики
| Приемник |
| Дисплей |
ЖК, 4-х строчный |
| Выход |
Аналоговый 4-20 мА |
| Сигнализация |
2-для концентрации, уставные значения от 5 до 100% от диапазона |
| Индикация сигнализации |
Световая, звуковая, «Предупреждение», «Тревога» |
| Реле сигнализации |
3 SPDT |
| Функция поломки |
Индикация отключения датчика/передатчика; поломка системы Автотестирования |
| Монтаж |
DIN рейка 35х7.5 мм |
| Условия эксплуатации |
От -400 до +55° C |
| Напряжение питания приемника |
9-15 В |
| Датчик |
| Диапазон |
Зависит от используемого датчика |
| Тип датчика |
Электрохимический |
| Точность |
±5% от величины |
| Условия эксплуатации |
От -250 до +55° C |
| Опционально |
Функция Авто-тестирования |
| Питание |
12 В от приемника |
| Источник питания |
| Входное напряжение |
85-265 В |
| Выходное напряжение |
13.7 В |
| Условия эксплуатации |
От -400 до +55° C |
| Монтаж |
DIN рейка 35х7.5 мм |
Анализируемые газы
| Тип газа |
Минимальный диапазон |
Максимальный диапазон |
| Хлороводород |
0-10 PPM |
0-200 PPM |
| Фтороводород |
0-10 PPM |
0-200 PPM |
| Синильная кислота (цианистый водород) |
0-10 PPM |
0-200 PPM |
| Сероводород |
0-10 PPM |
0-500 PPM |
| Диоксид азота |
0-10 PPM |
0-500 PPM |
| Диоксид серы |
0-10 PPM |
0-200 PPM |
| Алкоголь |
0-500 PPM |
0-2000 PPM |
| Аммиак |
0-50 PPM |
0-500 PPM |
| Арсин |
0-1000 PPB |
0-100 PPM |
| Бром |
0-1 PPM |
0-100 PPM |
| Угарный газ |
0-50 PPM |
0-500 PPM |
| Хлор |
0-1 PPM |
0-100 PPM |
| Диоксид хлора |
0-1 PPM |
0-100 PPM |
| Горючие газы |
0-50% LEL |
0-100% LEL |
| Диборан |
0-1000 PPB |
0-10 PPM |
| Окись этилена |
0-20 PPM |
0-200 PPM |
| Фтор |
0-1 PPM |
0-100 PPM |
| Формальдегид |
0-20 PPM |
0-200 PPM |
| Гидрид германия |
0-1000 PPB |
0-10 PPM |
| Водород |
0-2000 PPM |
0-10% |
| Перекись водорода |
0-10 PPM |
0-100 PPM |
| Селеноводород |
0-1000 PPB |
0-10 PPM |
| Йод |
0-1 PPM |
0-100 PPM |
| Оксид азота |
0-20 PPM |
0-250 PPM |
| Диоксид азота |
0-10 PPM |
0-100 PPM |
| Кислород |
0-10% |
0-100% |
| Озон |
0-1 PPM |
0-100 PPM |
| Фосген |
0-1 PPM |
0-100 PPM |
| Фосфин |
0-1000 PPB |
0-100 PPM |
| Силан |
0-1000 PPB |
0-100 PPM |
| Сернистый газ |
0-10 PPM |
0-100 PPM |
|
